| 項目 | 単位 | S400 | S400D |
|---|---|---|---|
| システム / ワークテーブル | |||
| システム（制御ユニット） | - | 220MA-5 | 220MA-5 |
| X/Y/Z軸の移動量 | mm | 420/780/360 | 420/780/360 |
| A/C軸の移動量 | 学位 | +30/-110/360 無限 | +30/-110/360 無限 |
| 作業台からスピンドル先端までの距離 | mm | 140-500 | 140-500 |
| 作業台サイズ | mm | 350 | 320 |
| 最大回転直径 | mm | 600 | 500 |
| 最大荷重最大負荷容量 | kg | 200 | 100 |
| スピンドル | |||
| スピンドル（標準） | - | - | - |
| 最大主軸回転数／テーパー | 回転数 | 20000HSK-A63 | 15000BBT-40 |
| スピンドル出力 | KW | 20 | 15 |
| トルク | N.m | 48 | 28.6 |
| 給餌システム | |||
| X/Y/Z軸の高速移動 | m/分 | 36/36/36 | 36/36/36 |
| 最大切削送り速度 | m/分 | 15 | 15 |
| A/C軸の送り速度 | 回転数 | 100/200 | 100/200 |
| 位置決め精度／再現性 | - | - | - |
| X/Y | mm | 0.008/0.005 | 0.008/0.005 |
| Z | mm | 0.008/0.005 | 0.008/0.005 |
| エアコン | ARCSEC | A/4 | A/4 |
| 自動工具交換装置 | |||
| ツール数 | 個 | 32T | 32T |
| 工具交換時間（T-T） | セック | 3 | 3 |
| 工具の最大長さ | mm | 200 | 200 |
| 最大工具径／隣接工具なし | mm | Φ70/Φ120 | Φ70/Φ120 |
| 工具の最大重量 | kg | 8 | 8 |
| 機械の寸法 | |||
| 全高 | mm | 2650 | 2650 |
| 占有面積（長さ×幅） | mm | 3000×4030 | 3000×4030 |
| 正味機械重量（概算） | kg | 7000 | 6500 |

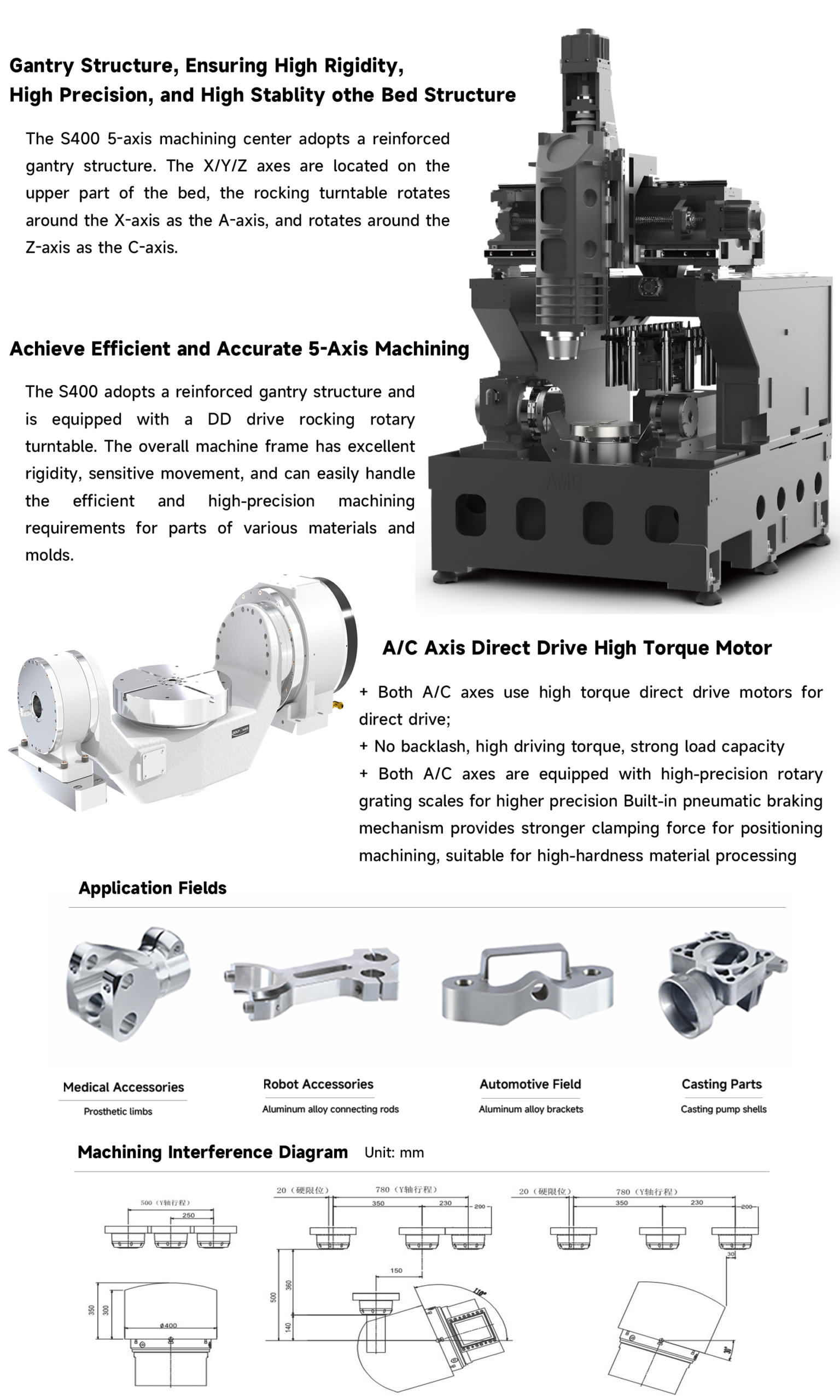

天井クレーンの構造により、ベッド構造の高い剛性、高精度、および高い安定性が確保されています。
S400 5軸マシニングセンターは、補強されたクレーン式構造を採用しており、X軸、Y軸、Z軸はベッド上部に配置されています。クレードルターンテーブルは、X軸を中心にA軸として、Z軸を中心にC軸として回転します。.
効率的かつ高精度な5軸連動加工を実現
S400は、補強されたクレーン式構造を採用し、DD駆動のクレードル式回転テーブルを搭載しています。機械フレーム全体は高い剛性と応答性を備えており、さまざまな材質の部品や金型に対する効率的かつ高精度な加工要件を容易に満たします。.
A/C軸ダイレクトドライブ式高トルクモーター
+ A軸とC軸はいずれも高トルクモーターによって直接駆動されており、バックラッシュがなく、駆動トルクが高く、高い耐荷重能力を備えています
+ A軸とC軸の両方に高精度の円形グレーティングが搭載されており、さらに高い精度を実現しています
+ 内蔵の空圧ブレーキ機構を備えており、位置決めや加工時のクランプ力が強化されているため、高硬度の材料の加工に適しています
適用分野
医療用アクセサリー
アルミニウム製補装具部品
ロボット用アクセサリー
アルミニウム合金鋼製コネクティングロッド
自動車分野
アルミニウム合金製ブラケット
鋳造部品
ポンプハウジングの鋳造
処理済み干渉図 単位：mm
