ヘビーデューティーローラー3軸レール加工機
(SL856G/1160G-SL1380G/1580G)

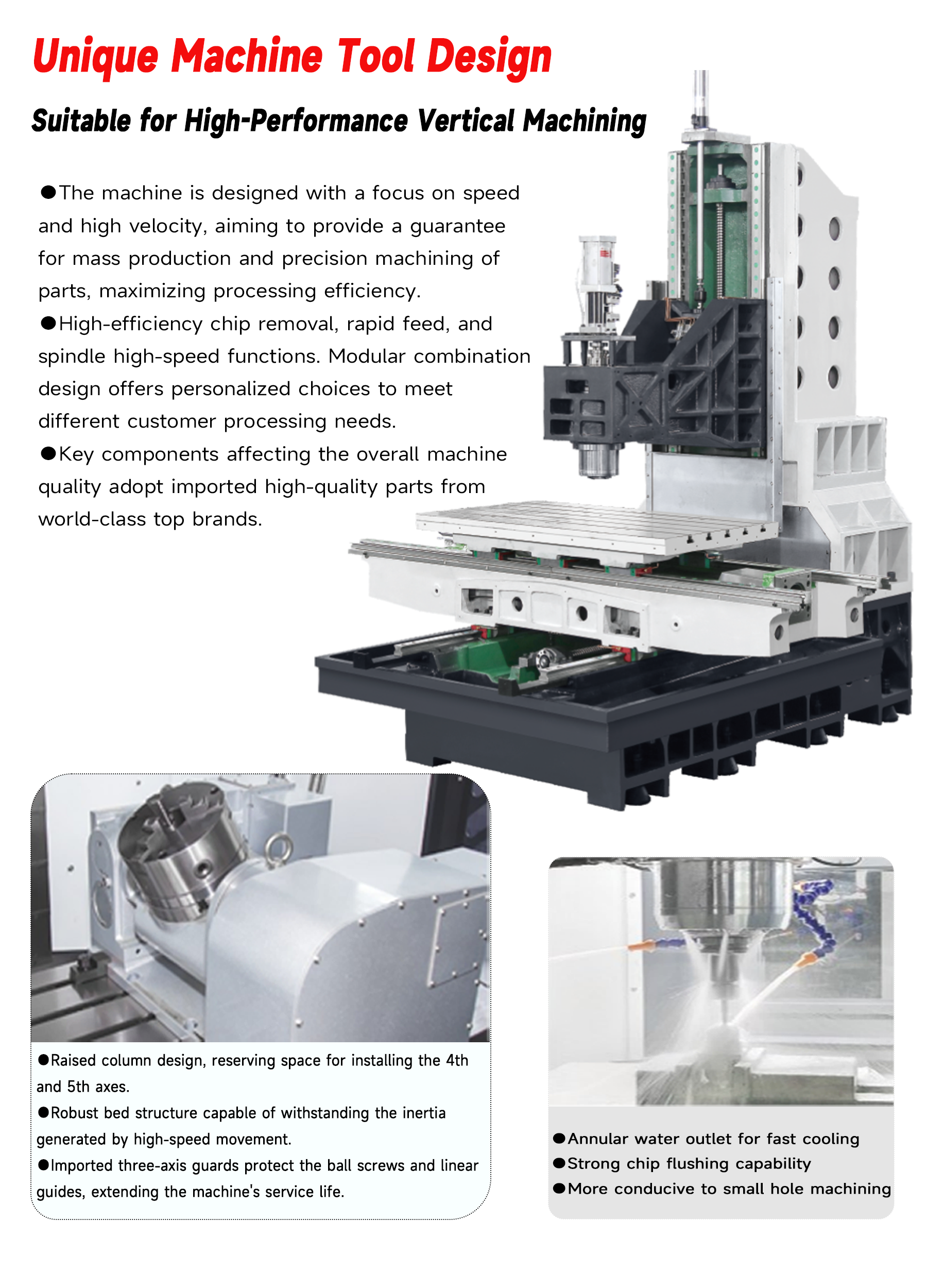

この設計では、より背の高いコラムを採用しており、第4軸および第5軸の設置スペースが確保されています。ベッド構造は堅牢で、高速移動によって生じる慣性力にも耐えることができます。.

製品紹介

項目	単位	856G	1160G	1380G	1580G
X軸トラベル	mm	800	1100	1300	1500
Y軸トラベル	mm	550	600	800	800
Z軸トラベル	mm	600	600	800	800
スピンドル先端からワークテーブルまでの距離	mm	100～700	150-750	110–910	110–910
主軸中心からコラムまでの距離	mm	580	680	820	820
作業台サイズ	mm	1000×550	1200×600	1500×800	1700×800
最大荷重最大負荷容量	kg	600	800	1000	1000
Tスロット（本数 × サイズ × ピッチ）	-	3-18×130	5-18×100	7-18×105	7-18×105
主軸回転数（r.p.m.）	rpm/分	10000/12000	12000/15000	10000/12000/15000	10000/12000/15000
スピンドルテーパー	-	BT40（Φ150）	BT40（Φ150）	BT40（Φ150）	BT40（Φ150）
スピンドル出力	キロワット時	7.5	11.0/15	11.0/15	11.0/15
X/Y軸高速送り	mm/min	48000	36000	30000	30000
Z軸の高速送り	mm/min	48000	36000	30000	30000
3軸切削送り	mm/min	1～10000	1～10000	1～10000	1～10000
3軸のモーター出力	キロワット時	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	3.0/4.5/3.0
ポジショニング精度	mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300
再現性	mm	±0.0025	±0.0025	±0.0025	±0.0025
冷却液タンクの容量	L	200	200	300	300
機械重量（約）	kg	5000	8500	11000	13000
外形寸法（長さ×幅×高さ）	mm	-	3100×2700×3100	3800×2800×3400	3900×2800×3400
