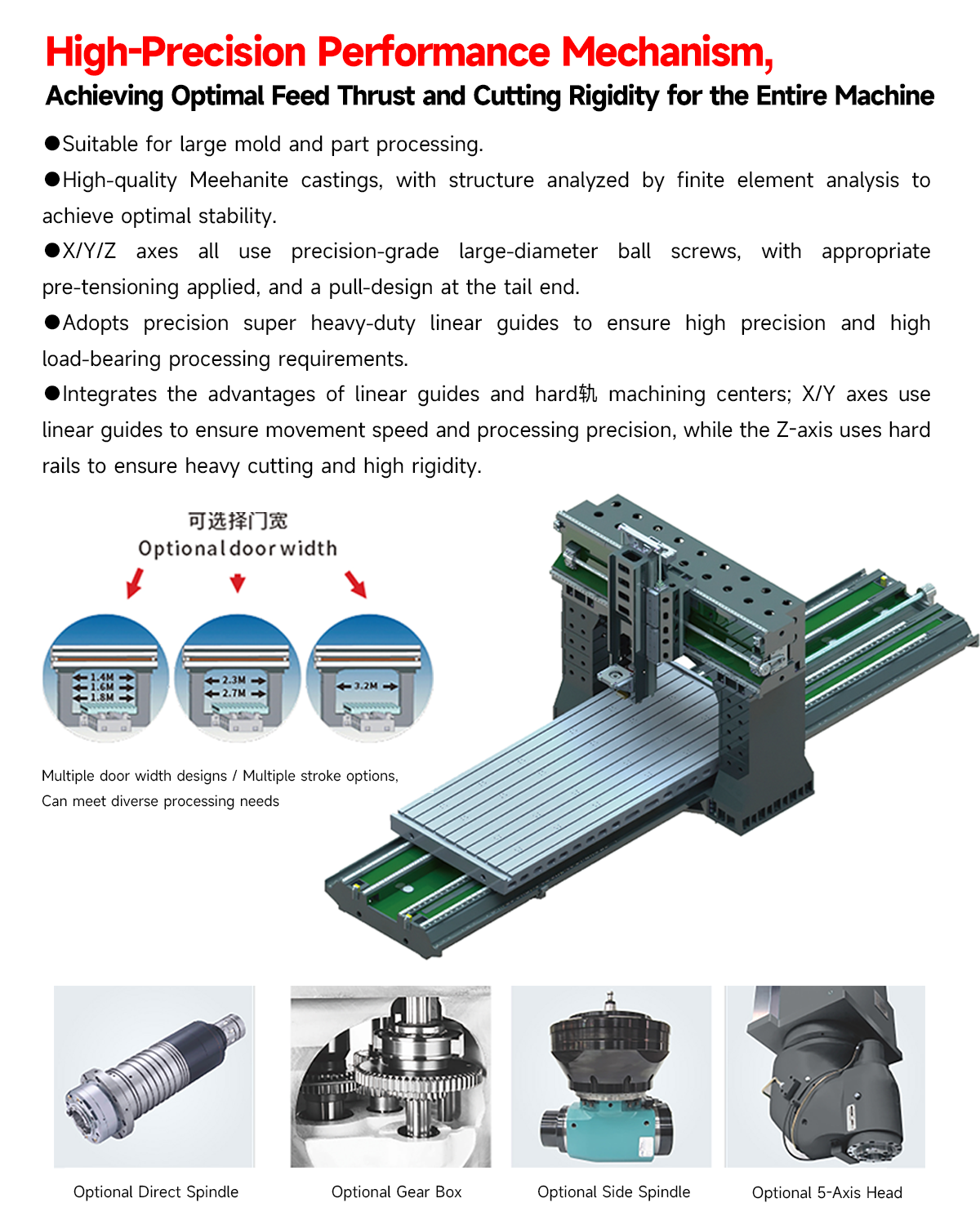

СЕРИЯ ТЯЖЕЛЫХ ПОРТАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ
(SLL2017-L6032)
большая форма
форма для автомобилей
Крупные детали
| Артикул | Единица | SL-L2017 | SL-L3017 | SL-L2519 | SL-L4019 | SL-L3025 | SL-L5025 |
|---|---|---|---|---|---|---|---|
| Перемещение по трем осям | мм | 2200/1700/800 | 3200/1700/800 | 2800/1900/800 | 4200/1900/800 | 3200/2500/1000 | 5200/2500/1000 |
| Расстояние от носа шпинделя до рабочего стола | мм | 70–870 | 70–870 | 70–870 | 70–870 | 250–1250 | 250–1250 |
| Ширина ворот | мм | 1700 | 1700 | 1900 | 1900 | 2500 | 2500 |
| Трехосная направляющая | - | X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
| Размер рабочего стола | мм | 2000×1500 | 3000×1500 | 2500×1700 | 4000×1700 | 3000×2200 | 5000×2200 |
| Т-образный паз (количество × размер × шаг) | мм | 7-22×200 | 7-22×200 | 7-22×200 | 7-22×200 | 11–28×180 | 11–28×180 |
| Конус шпинделя | - | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
| Скорость вращения шпинделя | rpm | 40–6000 | 40–6000 | 40–6000 | 40–6000 | 40–6000 (4666) | 40–6000 (4666) |
| Способ передачи | - | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) |
| Мощность двигателя шпинделя | кВт | 18.5 | 18.5 | 18.5/22 | 18.5/22 | 22 | 22 |
| Приводной двигатель (X/Y/Z) | кВт | 7/4/4 | 7/4/4 | 7/4/4 | 7/4/4 | 9/4/4 | 9/4/4 |
| Метод уравновешивания по оси Z | - | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка |
| Скорость подачи при резке | мм/мин | 10–7000 | 10–7000 | 10–7000 | 10–7000 | 10–7000 | 10–7000 |
| Высокая скорость подачи | м/мин | 10¹⁰/8⁸ | 10¹⁰/8⁸ | 10¹⁰/8⁸ | 10¹⁰/8⁸ | 8⁸/8⁸ | 8⁸/8⁸ |
| Точность позиционирования | мм | ±0,005/300 | ±0,005/300 | ±0,005/300 | ±0,005/300 | ±0,01 | ±0,01 |
| Повторяемость | мм | ±0,005 | ±0,005 | ±0,005 | ±0,005 | ±0,005 | ±0,005 |
| Грузоподъемность рабочего стола | кг | 4000 | 6000 | 5000 | 8000 | 7000 | 14000 |
| Вес машины (прибл.) | кг | 24000 | 28000 | 28000 | 34000 | 40000 | 52000 |
| Габаритные размеры (длина × ширина × высота) | мм | 7500×3800×5000 | 10000×3800×5000 | 10000×4000×5000 | 12000×4000×5000 | 12000×5000×5500 | 15000×5000×5500 |
| Артикул | Единица | SL-L4027 | SL-L6027 | SL-L5022 | SL-L6022 | SL-L4029 | SL-L5029 | SL-L6032 |
|---|---|---|---|---|---|---|---|---|
| Перемещение по трем осям | мм | 4200/2700/1000 | 6200/2700/1000 | 5000/2200/1000 | 6000/2200/1000 | 4000/2900/1000 | 5000/2900/1000 | 6200/3200/1250 |
| Расстояние от носа шпинделя до рабочего стола | мм | 250–1250 | 250–1250 | 260–1260 | 260–1260 | 260–1260 | 260–1260 | 360–1610 |
| Ширина ворот | мм | 2700 | 2700 | 2200 | 2200 | 2900 | 2900 | 3200 |
| Трехосная направляющая | - | X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
X/Y: Линейная направляющая Z: Упрочнённая рейка |
| Размер рабочего стола | мм | 4000×2500 | 6000×2500 | 5000×1800 | 6000×1800 | 4000×2500 | 5000×2500 | 6400×2500 |
| Т-образный паз (количество × размер × шаг) | мм | 13–22×180 | 13–22×180 | 9–22×180 | 9–22×180 | 11–28×200 | 11–28×200 | 11–28×200 |
| Конус шпинделя | - | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
| Скорость вращения шпинделя | rpm | 40–6000 (4666) | 40–6000 (4666) | 40–6000 (4666) | 40–6000 (4666) | 40–6000 (4666) | 40–6000 (4666) | 40–6000 (4666) |
| Способ передачи | - | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) | Ременная передача (3:2) |
| Мощность двигателя шпинделя | кВт | 22 | 22 | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 |
| Приводной двигатель (X/Y/Z) | кВт | 9/4/4 | 9/4/4 | 20/9–4,4 | 20/11–4,4 | 20/11–7,7 | 20/11–7,7 | 20/11–7,7 |
| Метод уравновешивания по оси Z | - | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка | Гидравлическая и пневматическая балансировка |
| Скорость подачи при резке | мм/мин | 10–7000 | 10–7000 | 10–7000 | 10–7000 | 10–7000 | 10–7000 | 10–7000 |
| Высокая скорость подачи | м/мин | 8⁸/8⁸ | 8⁸/8⁸ | 8 августа 2006 г. | 8 августа 2006 г. | 8 августа 2008 г. | 8 августа 2006 г. | 8 августа 2006 г. |
| Точность позиционирования | мм | ±0,005/300 | ±0,005/300 | ±0,005/300 | ±0,01/300 | ±0,01/300 | ±0,01/300 | ±0,01/300 |
| Повторяемость | мм | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 |
| Грузоподъемность рабочего стола | кг | 10000 | 20000 | 12000 | 15000 | 12000 | 12000 | 20000 |
| Вес машины (прибл.) | кг | 48000 | 65000 | 42000 | 44000 | 52000 | 58000 | 78000 |
| Габаритные размеры (длина × ширина × высота) | мм | 12000×5500×5500 | 18000×5500×5500 | 15000×4500×5500 | 18000×5500×6000 | 12000×4500×6500 | 15000×4500×6500 | 18000×5500×8000 |
