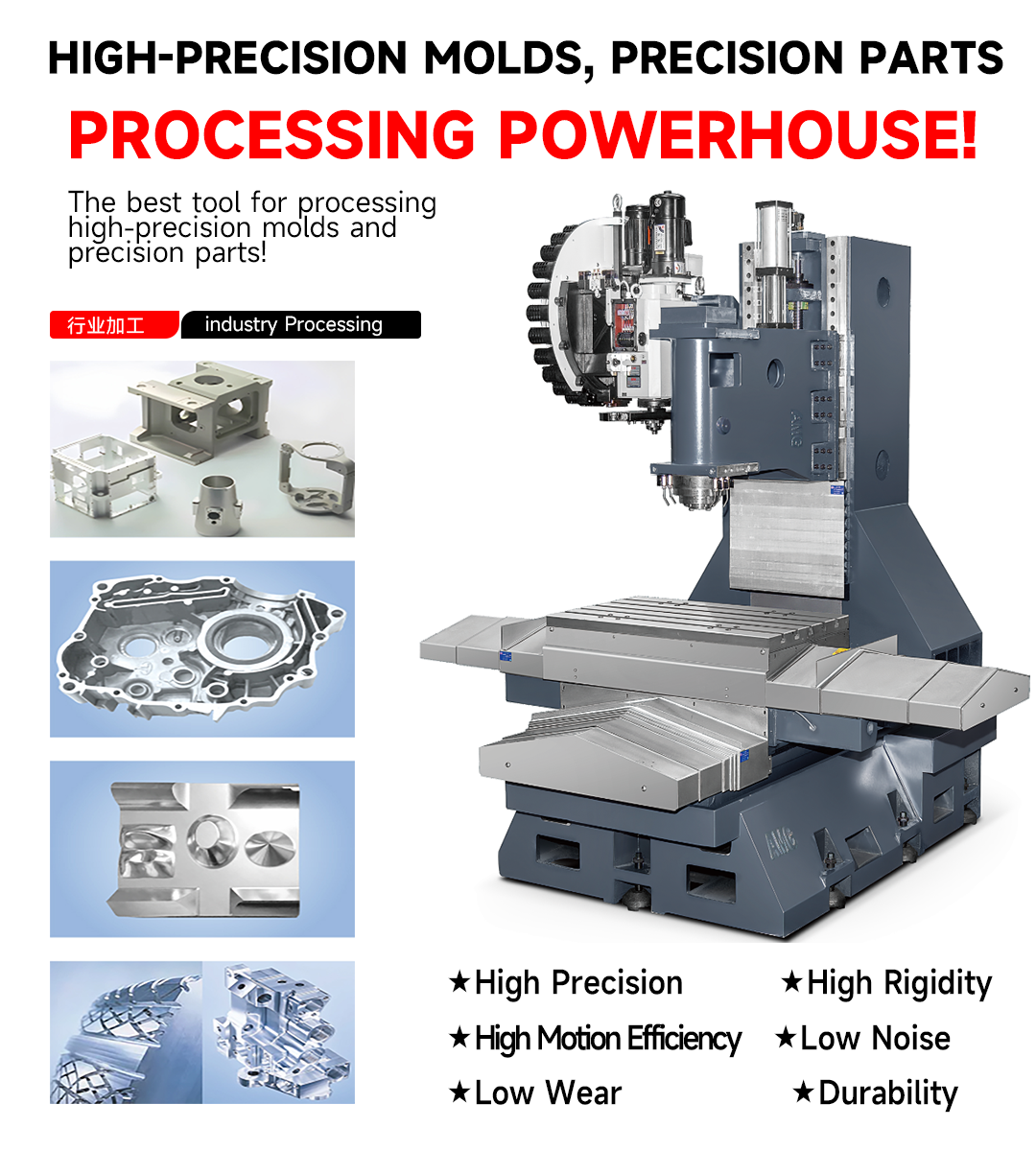

CENTRE DE TRAITEMENT DES MOULES POUR PIÈCES DE HAUTE RIGIDITÉ ET DE HAUTE PRÉCISION
(SL966G)
Moule
Fixation de la puce
industrie militaire
Traitement des produits 5G
véhicule à énergie nouvelle
Composants de précision pour l'aviation
| Objet | Unité | 966G |
|---|---|---|
| Zone de table de travail | mm | 1000×600 |
| Déplacement sur l'axe X | mm | 900 |
| Déplacement sur l'axe Y | mm | 600 |
| Déplacement de l'axe Z | mm | 600 |
| Fente en T sur la table de travail | mm | 5-18 × 100 |
| Distance entre le centre de la broche et le rail de guidage de l'axe Z | mm | 680 |
| Distance entre le nez de la broche et la surface de la table de travail | mm | 150-750 |
| Cône de la broche (BT40) | - | Φ150 |
| Vitesse max. Vitesse de la broche (standard) | r/min | 12000 |
| Vitesse max. Vitesse de la broche (en option) | r/min | 15000 |
| Spécification de la vis à billes de l'axe X | - | 4012 |
| Spécification de la vis à billes de l'axe Y | - | 4012 |
| Spécification de la vis à billes de l'axe Z | - | 4012 |
| Guide linéaire de l'axe X * Taille du bloc coulissant | - | 45×4 |
| Guide linéaire de l'axe Y * Taille du bloc coulissant | - | 45×4 |
| Guide linéaire de l'axe Z * Taille du bloc coulissant | - | 45×6 |
| Capacité de charge de la table de travail | kg | 800 |
| Poids de la machine (approx.) | t | 7.0 |
| Vitesse de fonctionnement max. Vitesse de fonctionnement X/Y/Z | m/min | 36/36/36 |
| Méthode de connexion du moteur X/Y/Z | - | Entraînement direct |
| Puissance moteur recommandée pour les axes X/Y/Z | Kw | Classé 3 |
| Puissance recommandée pour le moteur de la broche | Kw | Classé 11 |
| Remarques | - | Moteur de l'axe Y Monté à l'arrière |
