| 项目 | 单位 | S400 | S400D |
|---|---|---|---|
| 系统/工作台 | |||
| 系统（控制单元） | - | 220MA-5 | 220MA-5 |
| X/Y/Z 轴行程 | 毫米 | 420/780/360 | 420/780/360 |
| A/C 轴行程 | 学位 | +30/-110/360 无限 | +30/-110/360 无限 |
| 工作台到主轴头的距离 | 毫米 | 140-500 | 140-500 |
| 工作台尺寸 | 毫米 | 350 | 320 |
| 最大旋转直径旋转直径 | 毫米 | 600 | 500 |
| 最大负载能力最大负载能力 | 公斤 | 200 | 100 |
| 主轴 | |||
| 主轴（标准） | - | - | - |
| 最大主轴转速/锥度 | 转速 | 20000HSK-A63 | 15000BBT-40 |
| 主轴功率 | KW | 20 | 15 |
| 扭矩 | N.m | 48 | 28.6 |
| 进料系统 | |||
| X/Y/Z 快速横移 | 米/分钟 | 36/36/36 | 36/36/36 |
| 最大切削进给速度 | 米/分钟 | 15 | 15 |
| A/C 轴进给量 | 转速 | 100/200 | 100/200 |
| 定位精度/重复性 | - | - | - |
| X/Y | 毫米 | 0.008/0.005 | 0.008/0.005 |
| Z | 毫米 | 0.008/0.005 | 0.008/0.005 |
| A/C | ARCSEC | A/4 | A/4 |
| 自动工具更换器 | |||
| 工具数量 | 个 | 32T | 32T |
| 换刀时间 (T-T) | Sec | 3 | 3 |
| 最大刀具长度 | 毫米 | 200 | 200 |
| 最大刀具最大直径/相邻无齿槽 | 毫米 | Φ70/Φ120 | Φ70/Φ120 |
| 最大工具重量 | 公斤 | 8 | 8 |
| 机器尺寸 | |||
| 总高度 | 毫米 | 2650 | 2650 |
| 占用面积（长×宽） | 毫米 | 3000×4030 | 3000×4030 |
| 机器净重（约） | 公斤 | 7000 | 6500 |

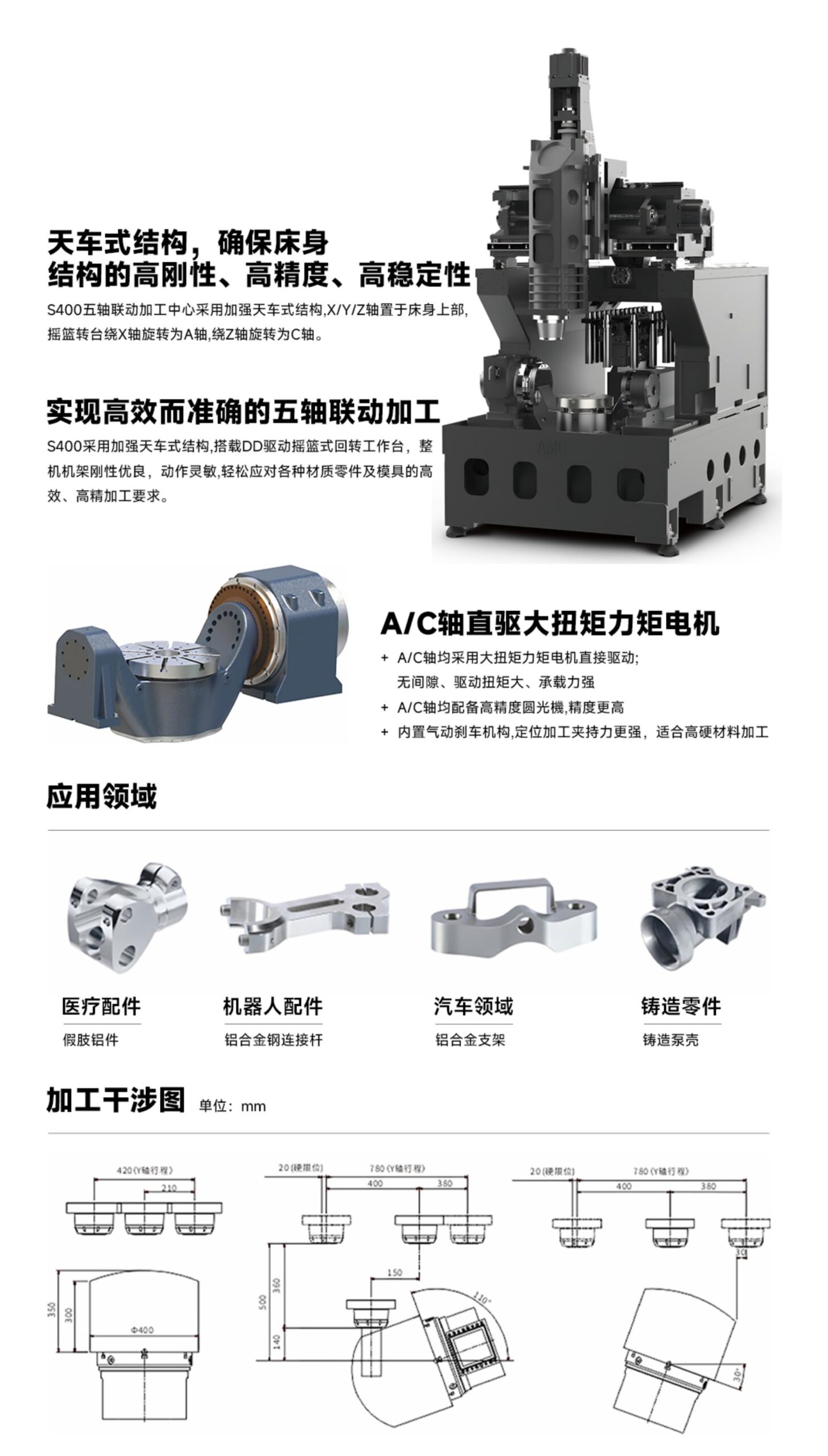

桥式起重机结构确保了床身结构的高刚性、高精度和高稳定性
S400 五轴加工中心采用加强型起重机式结构，X/Y/Z 轴位于床身上部。机座转台作为 A 轴绕 X 轴旋转，作为 C 轴绕 Z 轴旋转。.
实现高效、精确的五轴协调加工
S400 采用加强型起重机式结构，配备 DD 驱动的摇篮式旋转工作台。整个机床框架刚性高、反应灵敏，可轻松满足各种材料的零件和模具的高效、高精度加工要求。.
空调轴直接驱动大扭矩电机
+ A 轴和 C 轴均由大扭矩电机直接驱动，无间隙、驱动扭矩大、承载能力强
+ A 轴和 C 轴均配备高精度圆光栅，确保更高的精度
+ 配备内置气动制动机构，具有更强的定位和加工夹紧力，适合加工高硬度材料
应用领域
医疗配件
假肢铝制部件
机器人配件
铝合金钢连杆
汽车领域
铝合金支架
铸造部件
铸造泵壳
处理后的干涉图 单位：毫米
